STALEX BS-5030 Станок ленточнопильный

Stalex BS-5030

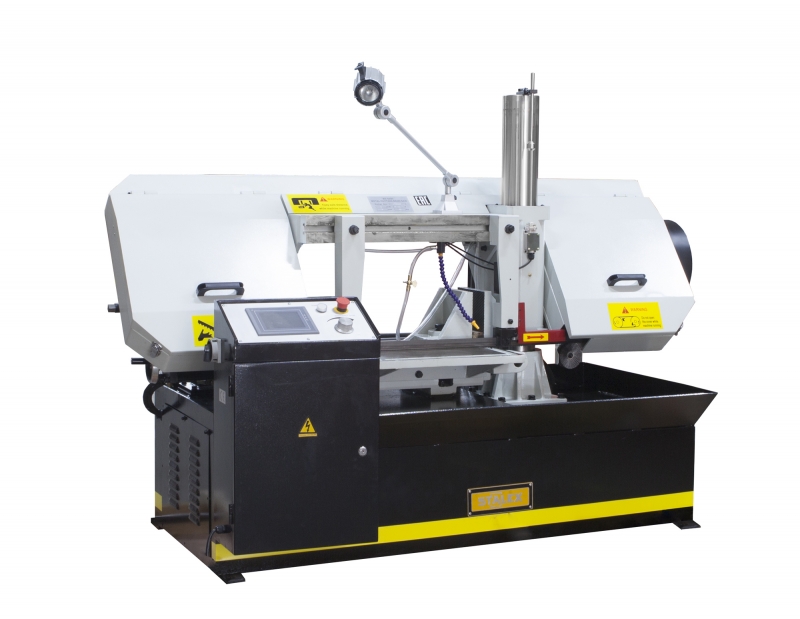

Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоуольной заготовки 500x300 мм под углом 90°.
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

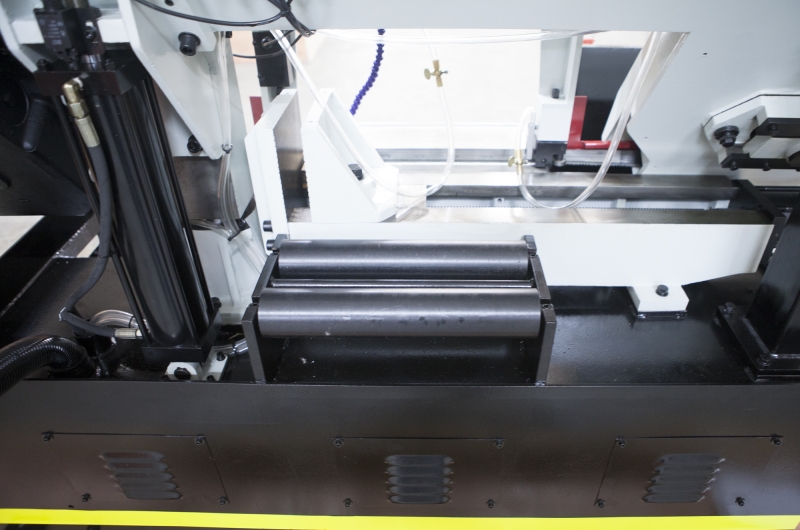

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

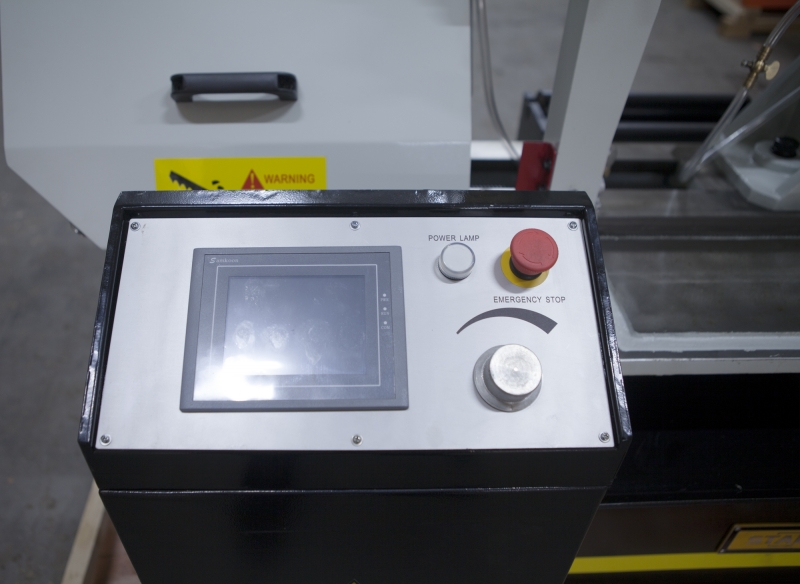

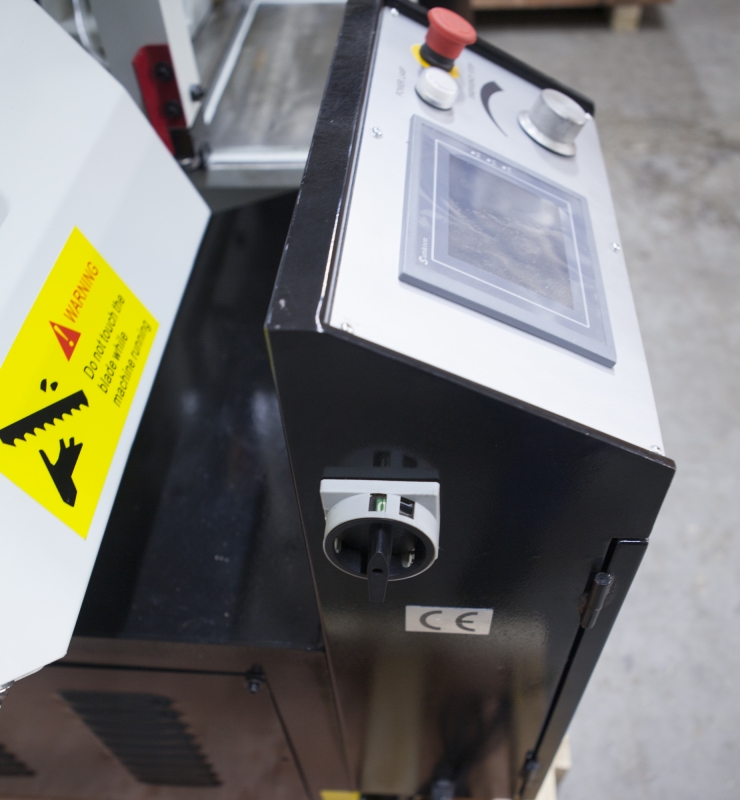

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

В стандартную комплектацию входят:

• ленточнопильный станок;
• ленточнопильное полотно установленное на станке;
• регулируемый упор - 700 мм;
• набор ключей (в том числе биометрический ключ для регулировки натяжения ленточнопильного полотна).



Основные элементы

• Угол пиления заготовок 90°.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
• Станок управляется трёхфазным двигателем.

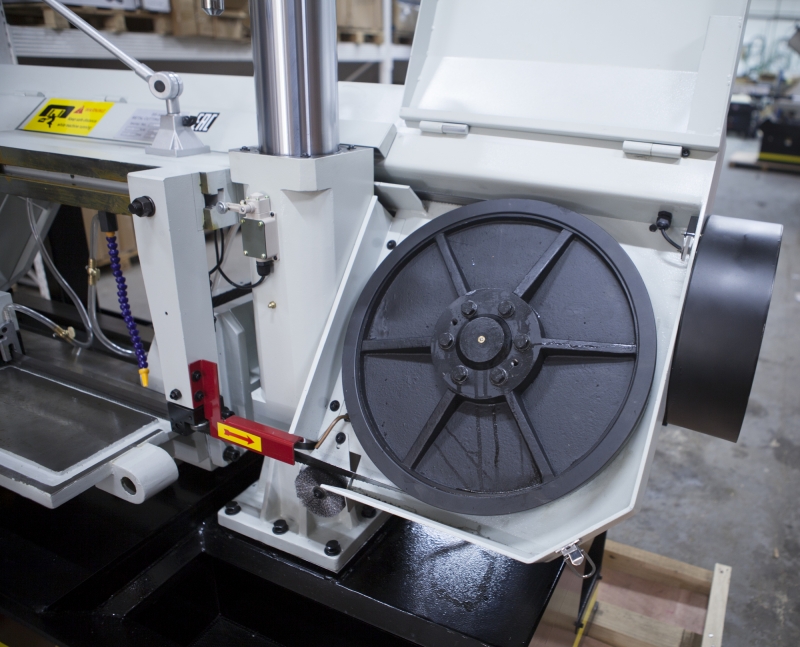

• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• Термозащита электродвигателя;
• Система смазки и охлаждения полотна;
• Тиски гидравлические с возможностью быстрого зажима заготовок;

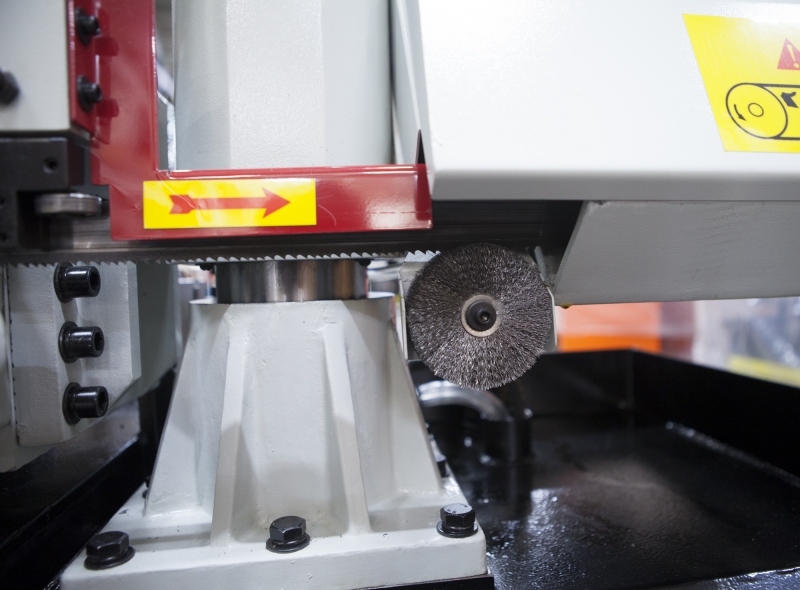

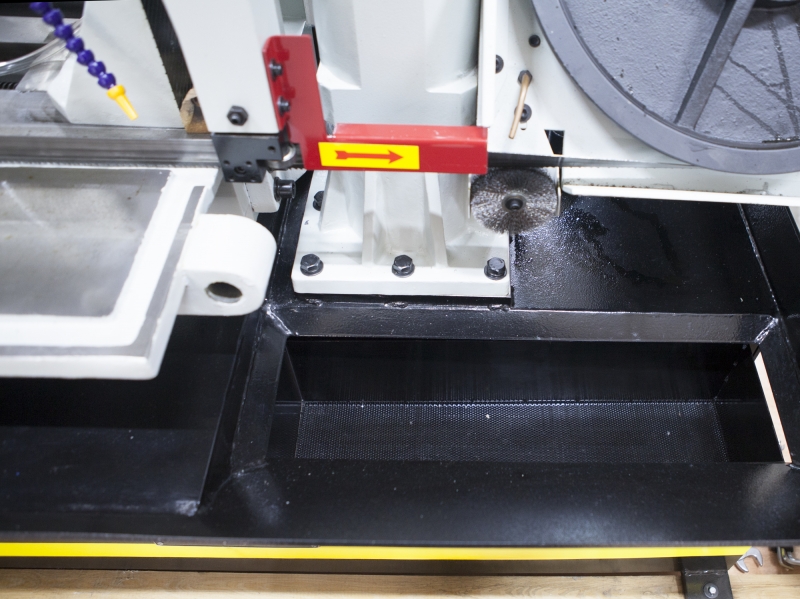

• Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна;
• Сенсорный дисплей управления;
• Индикатор повреждения станка и полотна;
• 4 скорости вращения полотна;
• Подсветка зоны резания.



Ленточное полотно:Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)

Процесс пиления:

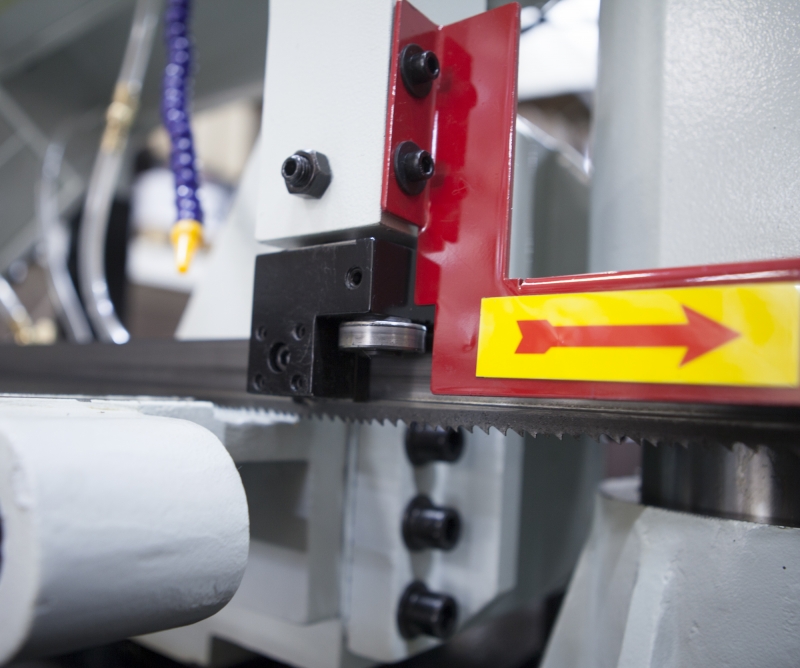

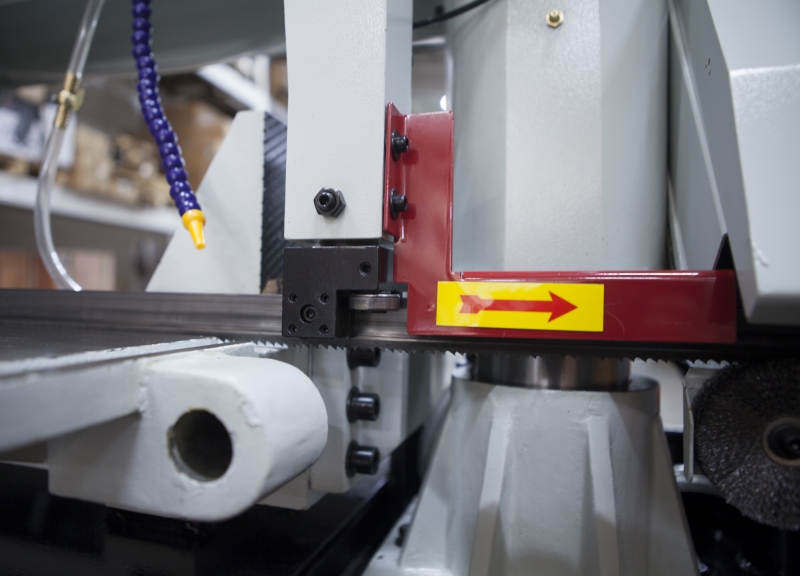

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников;

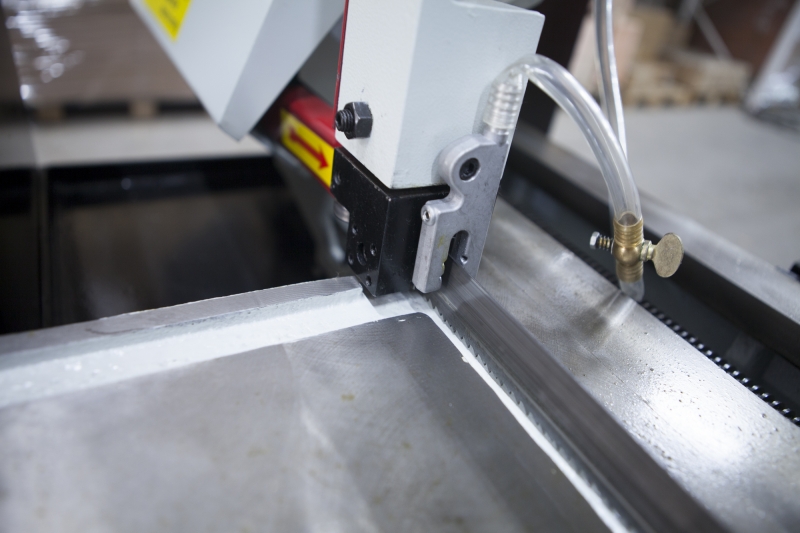

• Регулируемая подача СОЖ в зону резания;
• На мониторе размещена функция счётчика реза (заготовок);
• Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком;
• Расстояние движения направляющих по салазкам – составляет 530 мм.



Технические характеристики STALEX BS-5030

	90°
Максимальное сечение круглого профиля, мм	300
Максимальное сечение прямоугольного профиля, мм	500 х 300
Мощность двигателя	3,0 кВт (3-х фазный)
Скорость резания	30, 50, 75, 90 м/мин (50 Гц)
Размер полотна, мм	34х1,1х4180 мм
Привод	Клиноременной
Габариты станка (ДхШхВ), мм	2200х1350х1700 мм
Масса нетто/брутто	1150/1240 кг
